HDD振動試験サービス
HDDの共振周波数と振動に弱い取り付け方向の調査により、障害発生させない防振対策等ご提案いたします。
概 要
HDD単体の性能に影響のある周波数(40〜2000Hz)と性能を調査し、HDDの共振周波数とX,Y,Z方向の影響度を把握する。

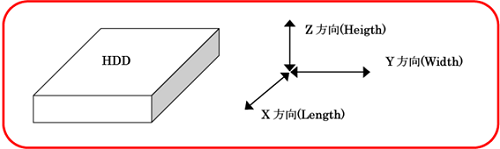

  加振方向
振動試験内容
  振動衝撃によるHDD性能低下と障害発生させない対策
HDD搭載システムは、HDDの共振点(周波数)の振動衝撃を発生させない工夫が必要で、HDDの設置(X,Y,Z)方向を比較し考慮する必要がある。 HDDの各部品は、それぞれの固有振動を有しておりヘッド・媒体・ベース・PCBAの各固有振動の共振点で振動が増幅されるため、 事前にHDDのX,Y,Z方向の共振点を把握しておき、振動衝撃が伝わらないような対策を要する。

防振対策
単体振動結果により組み込み製品の設置と方向を考慮し、それぞれの防振ゴム及び防振材料の使用により、性能低下と故障発生を未然防止することができる。

HDD振動試験結果

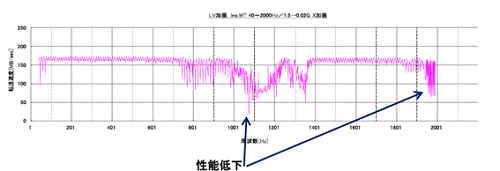

  X方向(Length)
X方向加振

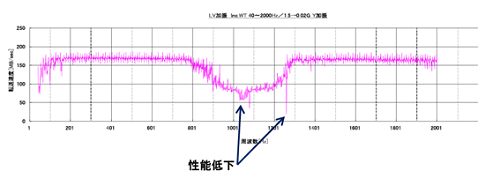

Y方向(Width)
Y方向加振

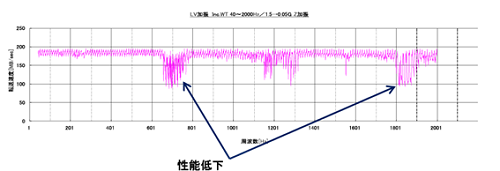

Z方向(Height)
Z方向加振
